전기기사/기능사] 시퀀스제어, 회로도를 보고 배선공사를 실습해보자! -1



기계과를 졸업하고 전기의 길을 걸어보려하는 한 취준생입니다.

대구에있는 전기를 주 전공으로 가르치는 영남인재교육원에서 전기에 대해 배우고 있어요!

오리엔테이션이 끝나고 오늘 뭔가 실습다운 실습을 해보는데

시퀀스제어라는 교재에 나오는 계전기 배선실습을 해보았습니다!

배선공사가 이런느낌일까요!





20핀 계전기 (길다란거)

12핀계전기 3개 (사각형 젤 커다란거)

8핀 큰거 2개 ( 두번째로 커다란거)

8핀 작은거 2개 (제일작은거)

그리고 합판과 알루미늄 스위치 단자 같은걸로 배선실습을 해보았습니다.

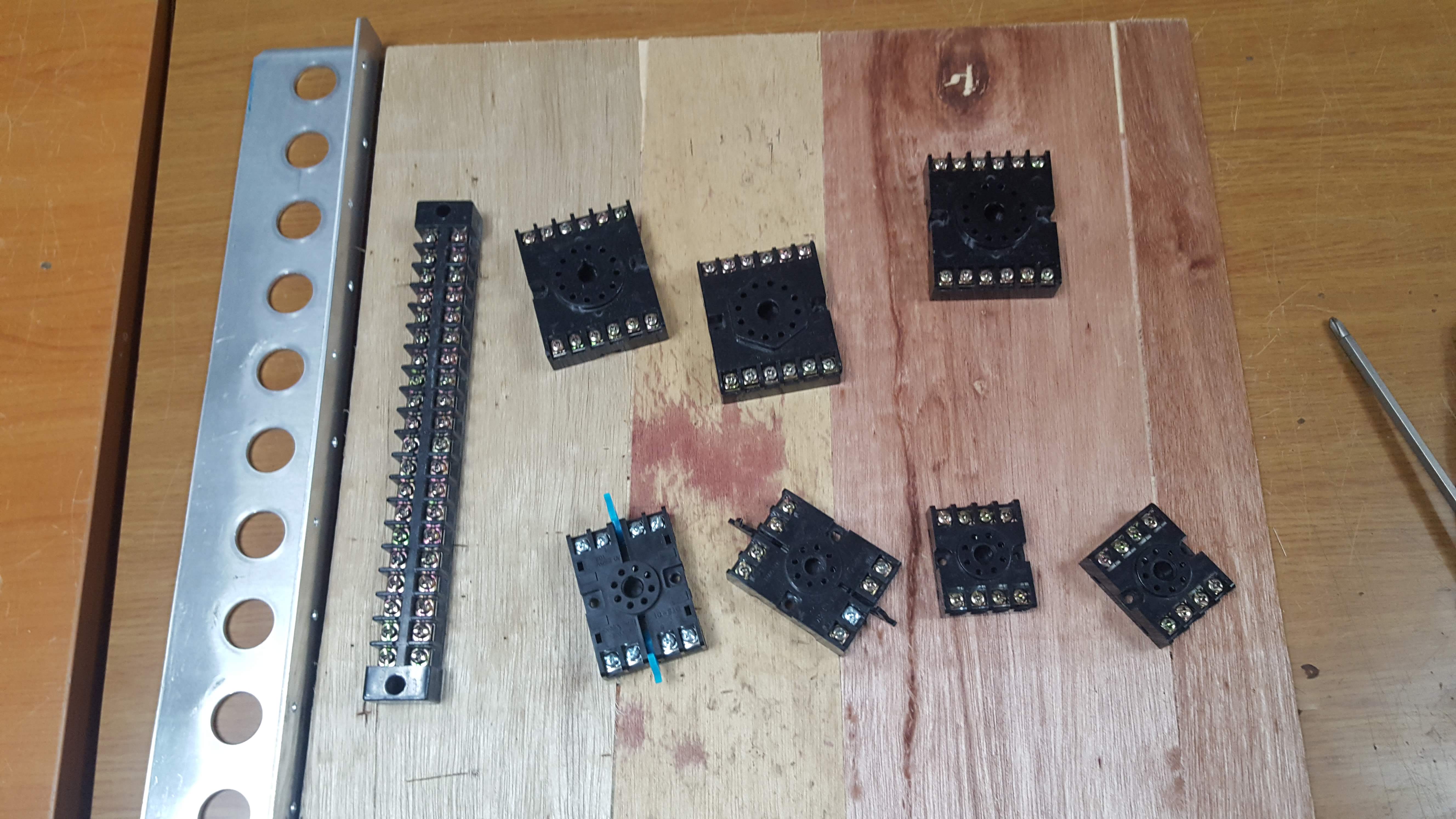

일단 계전기들을 합판에 고정시켜줘야해요!

피스로 박아서 고정시켜줍니다!

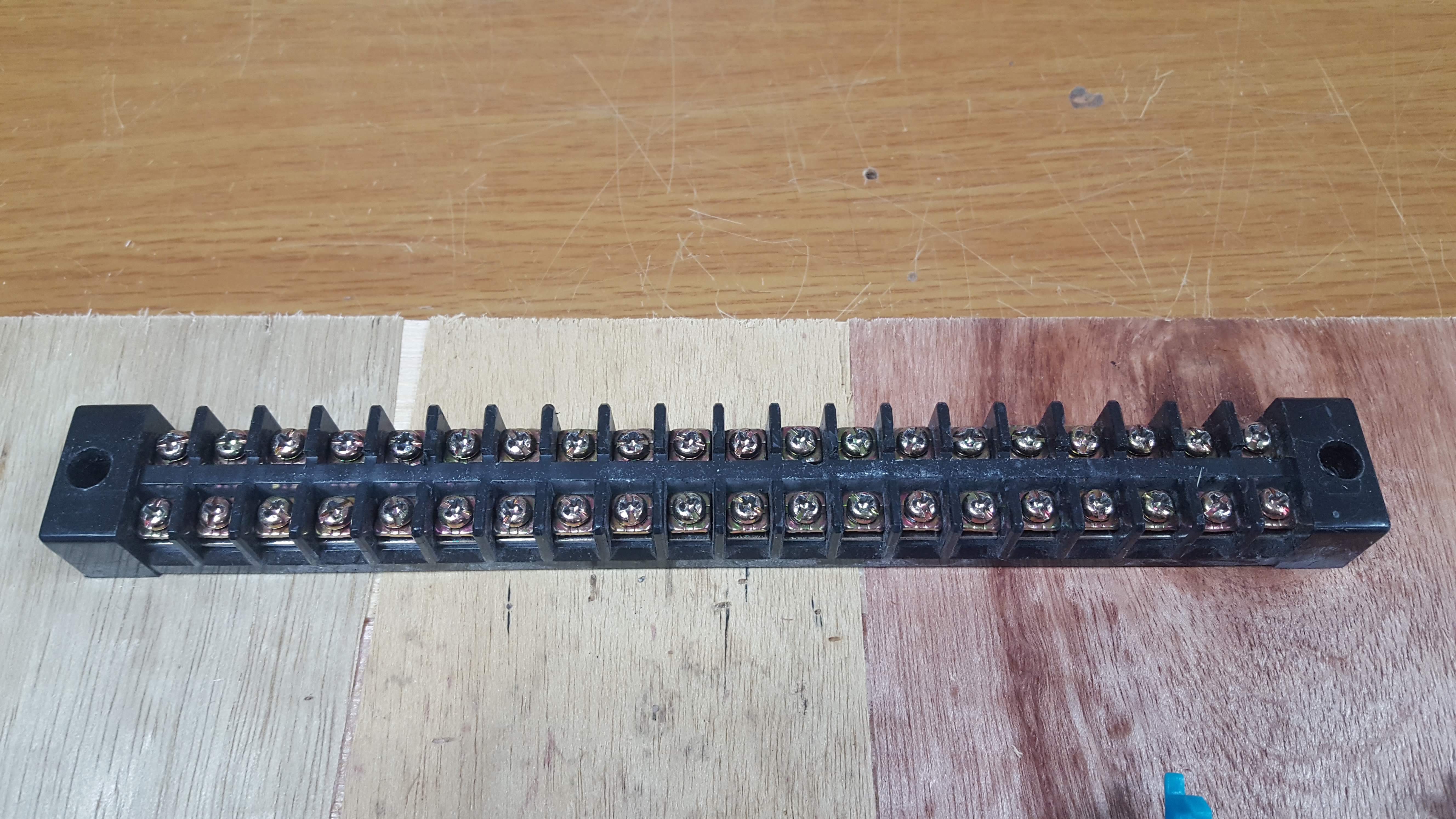

20핀짜리 커따란애먼저!

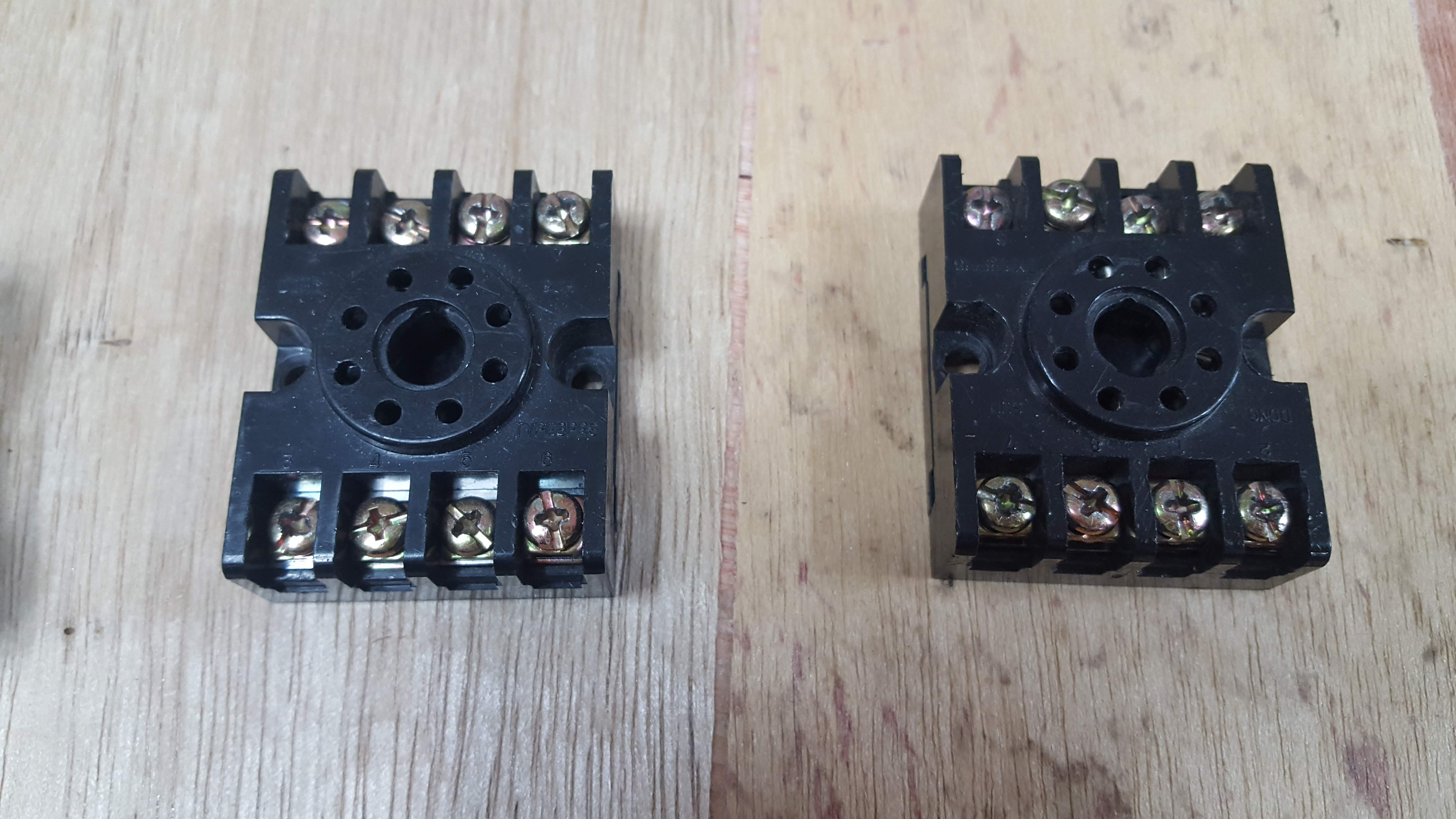

그리고 8핀짜리 제일작은 계전기를 고정시켜줍니다.





그다음으로 8핀짜리 사이즈 업된 계전기, 고리가 있어요!

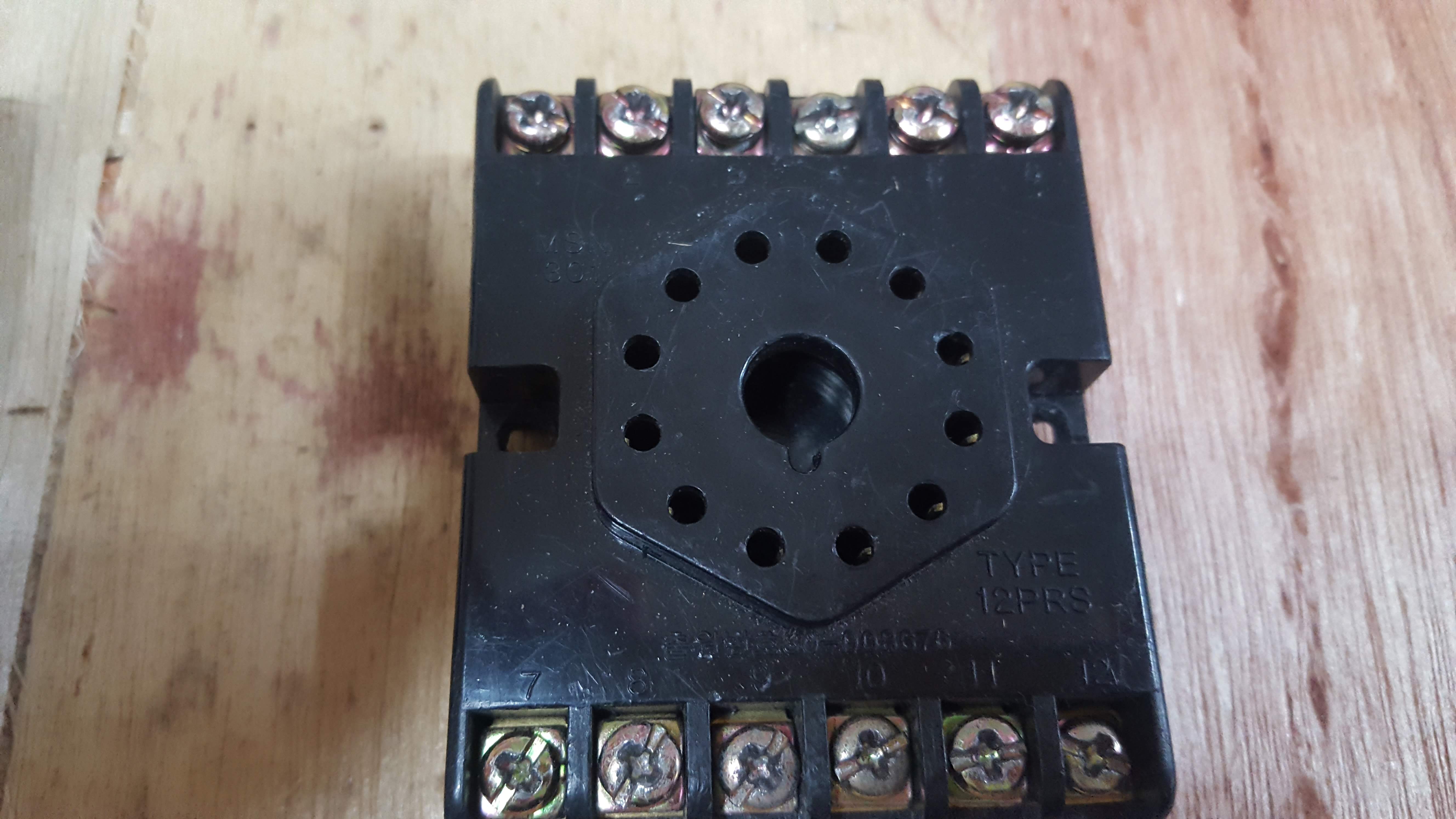

그리고 12핀 커다란 계전기!





그리고 이건 퓨즈홀더라는 거라고 하는데요. 나중에 실습에서 쓰일 것 같습니다.

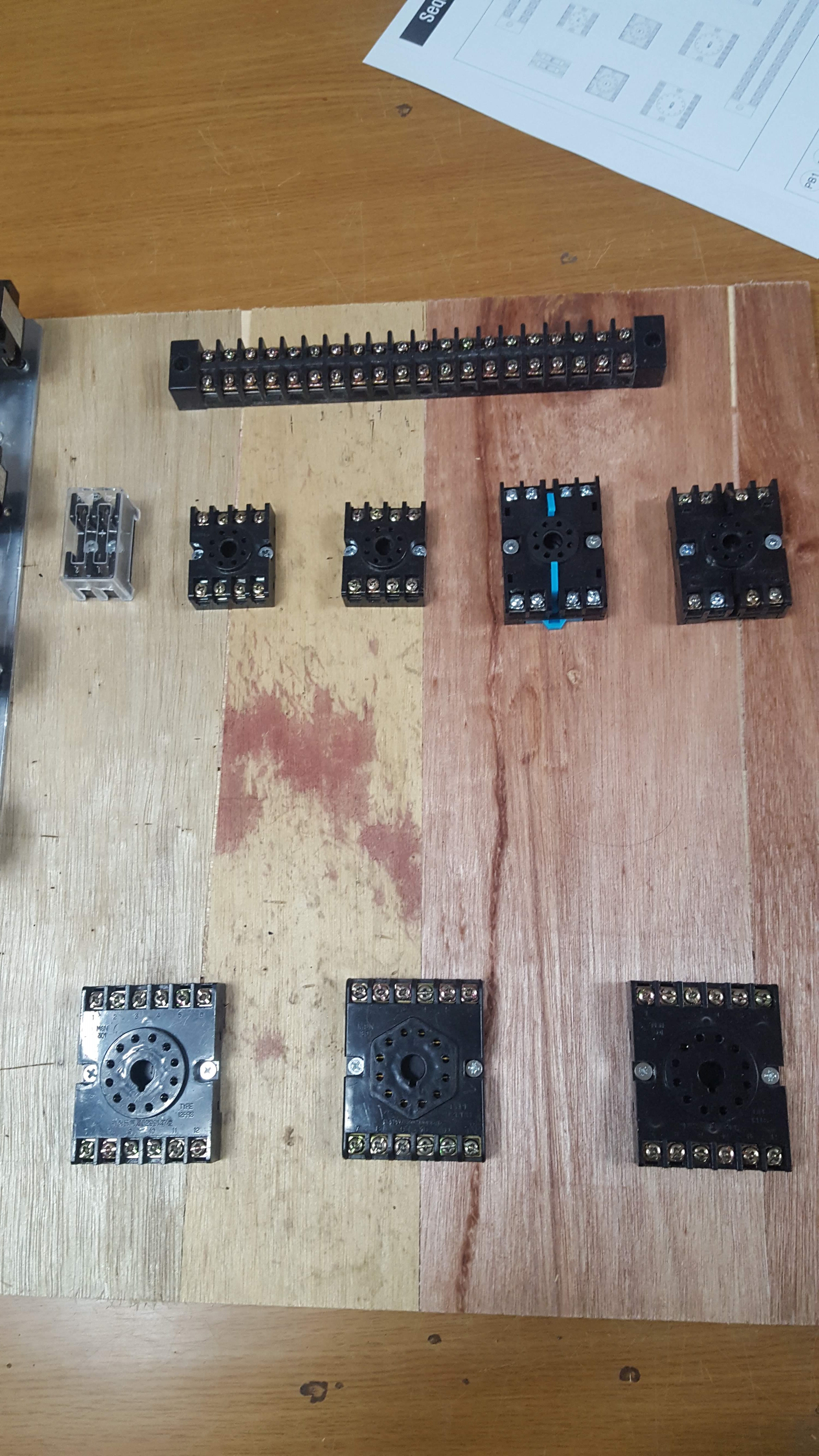

대충 합판에 고정시킨 모습입니다!





여기 알루미늄판에는

푸쉬버튼 스위치 4개 (적색,녹색)

그리고 램프등을 3개 달았습니다!

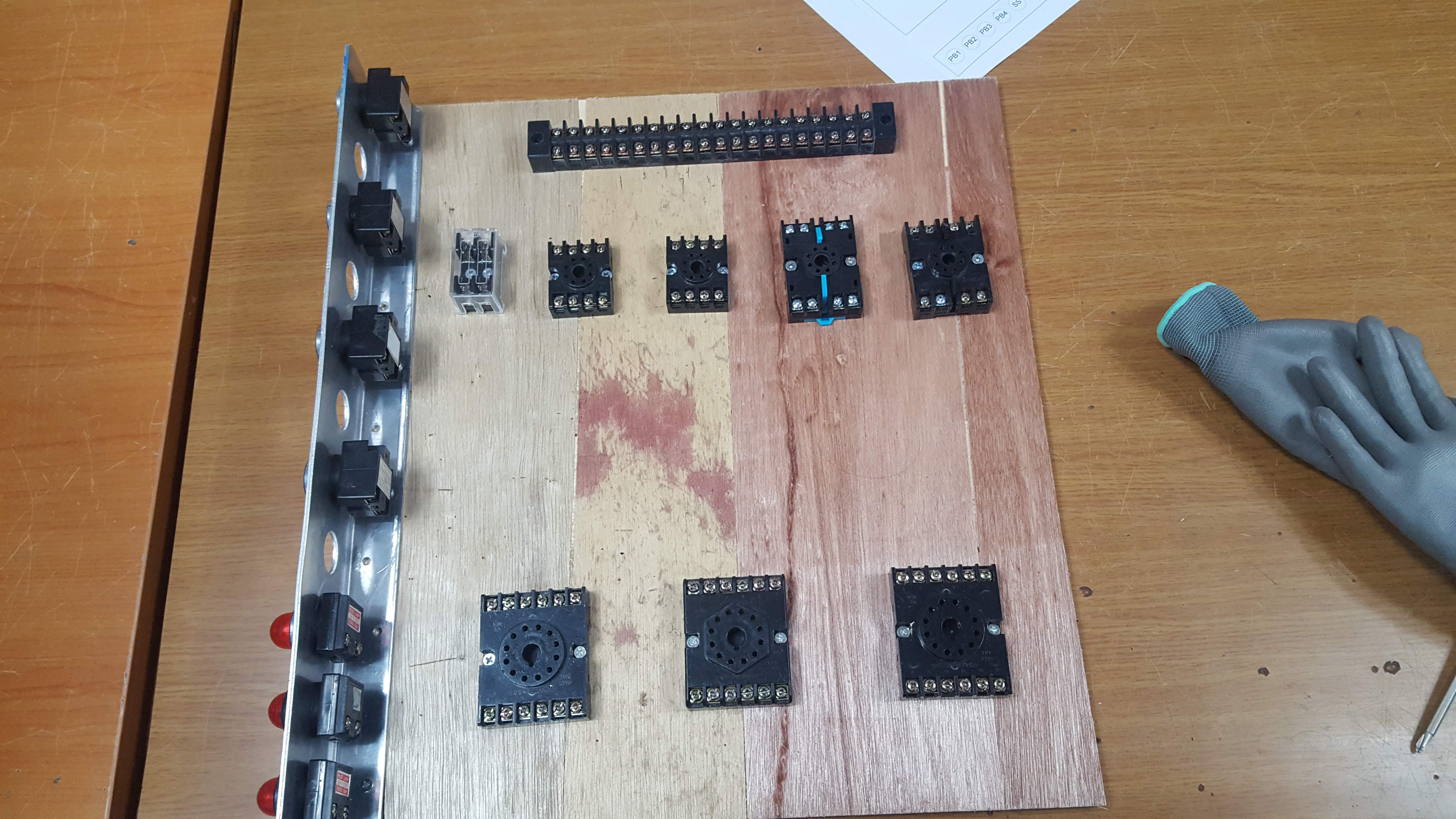

여튼 이렇게 배선실습을 할 준비가 되었습니다.





이렇게 양쪽에 나사를 박아서 고정시킨것이지요!

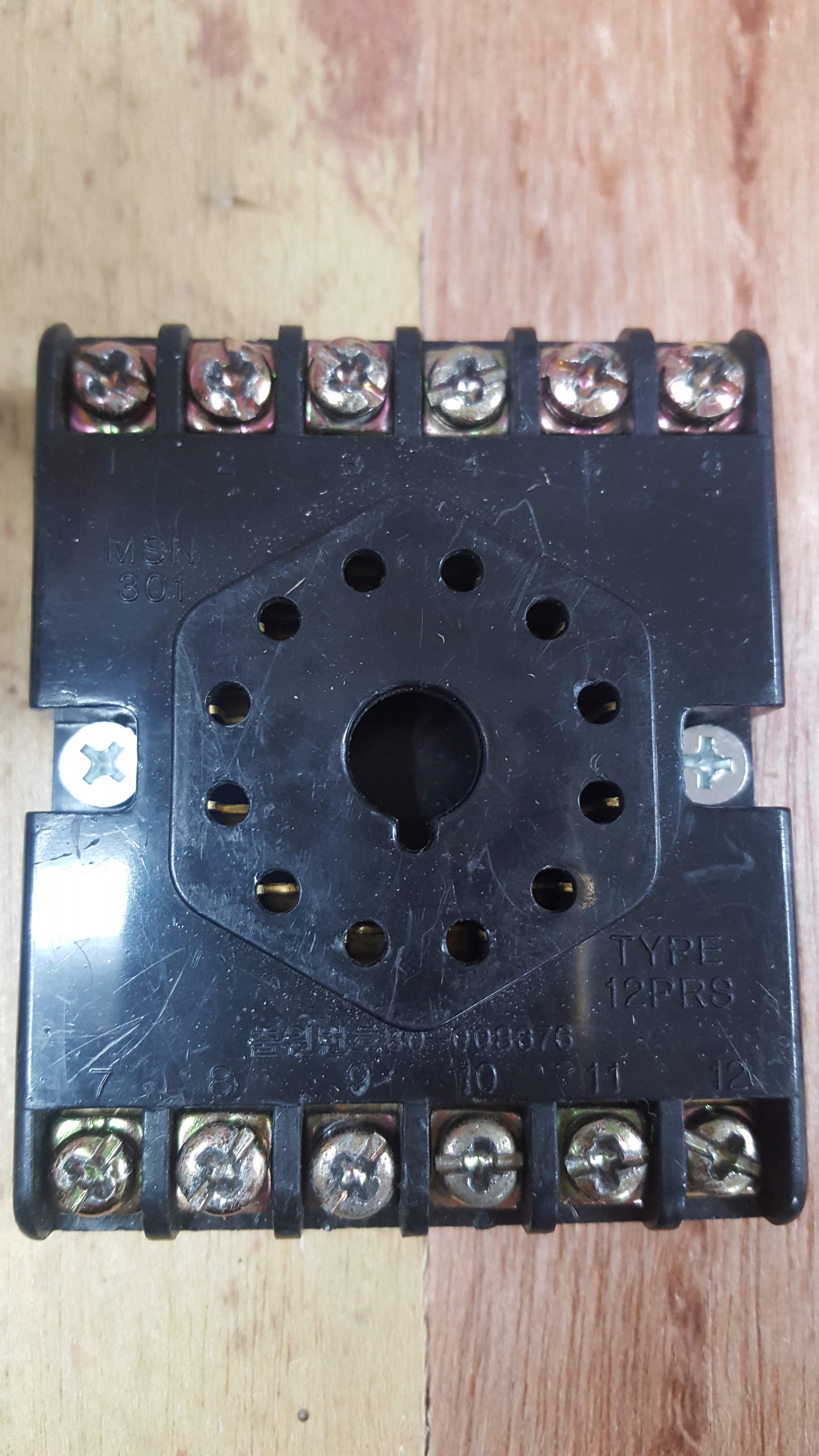

12핀도 이렇게 고정시켰답니다.

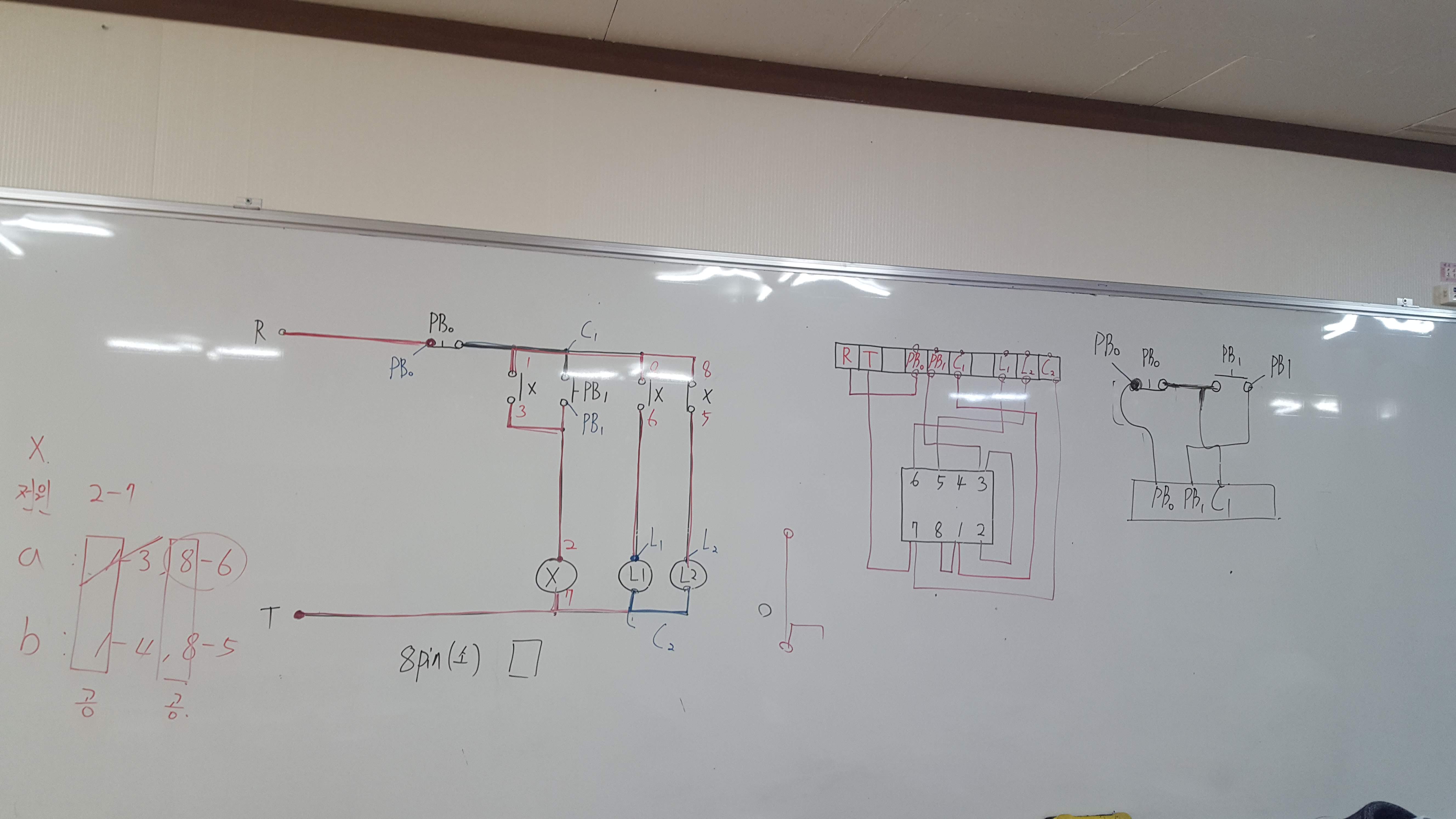

8핀 릴레이를 이용한 회로도 입니다.

이 회로도를 보고 배선을 직접 연결해 보는게 오늘 목표에요!





8핀 릴레이의 내부 회도로 입니다

a,b접점과 전원 접점 번호를 헷갈리지 않고 연결해야 합니다!



배선을 회로도대로 연결한 모습입니다

이렇게보니 완전 난잡하네요!

초보라서 20핀짜리 계전기에다가는 저렇게 단자별로 이름표까지 적었답니다.

이렇게 하고 전원부에 전원을 연결하여

램프에 불이 들어오면 배선이 성공적으로 된거고, 차단기가 내려가거나 불이 안들어오면 뭔가 연결이 잘못된 거에요!

저는 2~3번 실패하고 (차단기 내려감 ㅠㅠ) 4번째 시도에 성공했답니다!

그 성공으로 타이머배선작업도 성공적으로 한번에 해냈어요!

으으으.. 전기 전문가가 되는 과정이 아직 멀고도 멉니다!
