배선작업을 하고 다음 단계인 배관배선작업 2번째 시간입니다.
오늘은 어떤 회로를 실습해볼까요?!
실습지시서 주우우세요!@

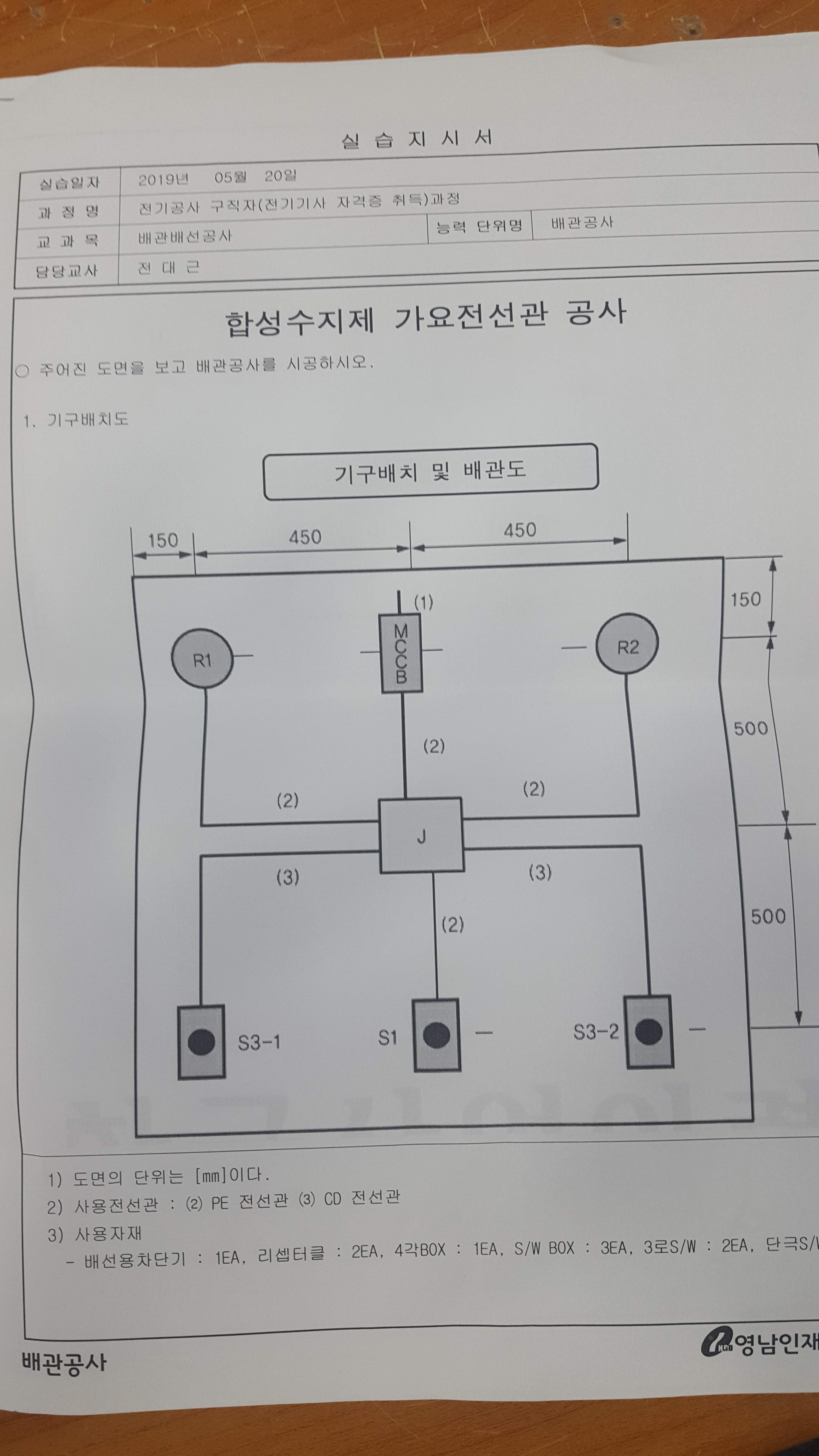

오늘의 배관도 입니다.
스위치가 3개나 되는군요? 오옹이
PE 관이 4개나 되는 작업이군요
CD 관은 그냥 구부리기 편하지만
PE 관은 더 딱딱한 느낌이라 작업에 힘이 조금 더 들어요!
회로도 입니다.
스위치에 따라 전등의 동작이 달라요!
전체 동작 가능한 스위치가 있고
하나씩 각각 동작 가능한 스위치를 만들어보는 회로네요!
회로도에 따른 동작이 가능하도록
배선도를 그려봅니다.
접속점이 3개가 나오는군요!
먼저 스위치 박스들과 중앙에 위치한 사각박스
쇠들 (지지하는 것), 관들을 먼저 이어줍시다.
이건 배선용 차단기 (MCCB ) 이에요!
과전류가 흐르면 스위치가 자동으로 내려가는 녀석이져!
두꺼비집에서 많이들 보셨죠?
배선작업을 하는중입니다.
접속점을 최대한 줄여보느라 빡세요! 그래도 3개가 나왔지만
다른 팀은 접속점 2개도 나왔다네요!

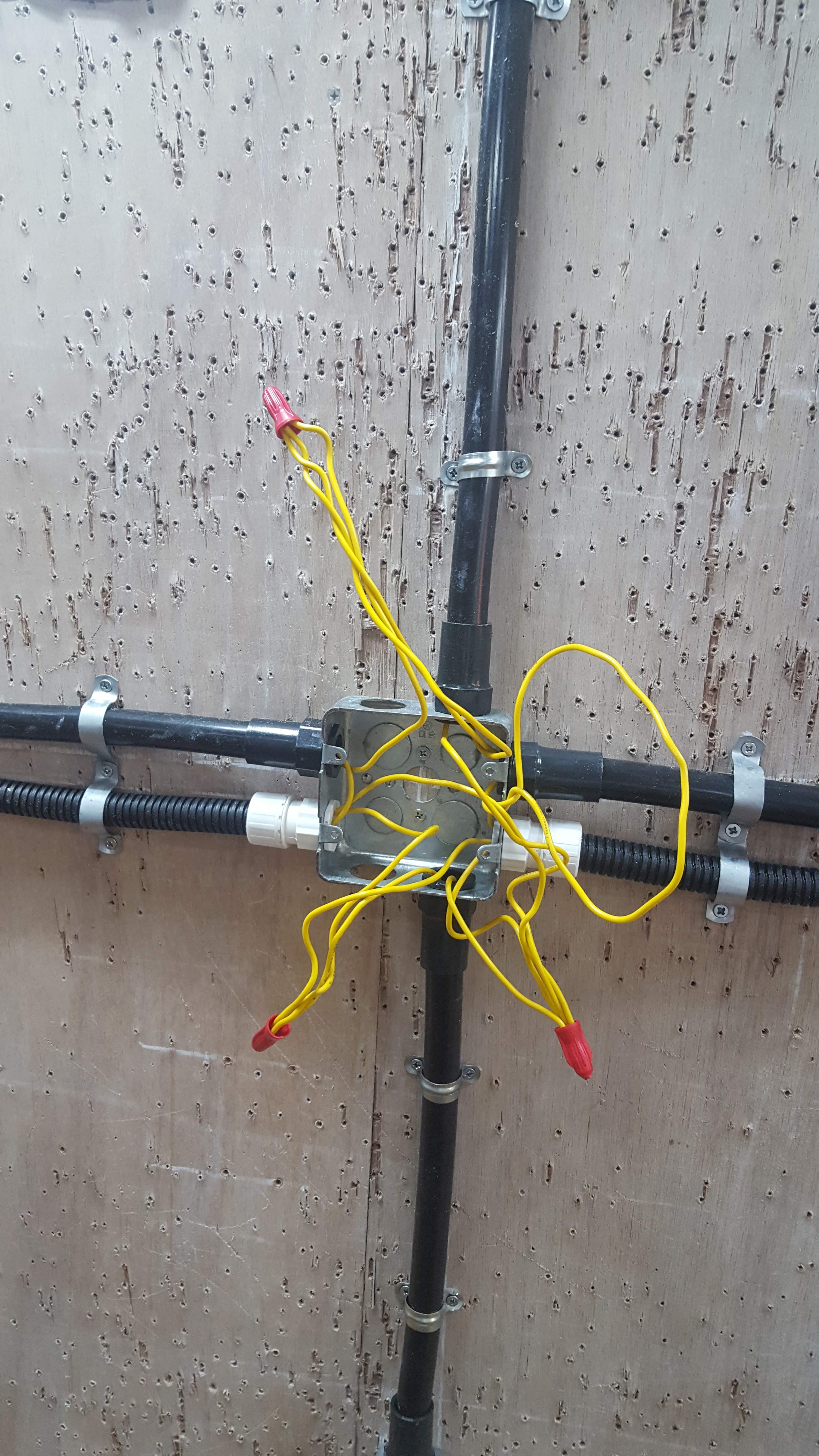

대강 스위치와 리셉터클(전등소켓)에 배선을 하고
중앙에 접속할 전선들을 꼬아놓은 상황입니다.
자 이제 이것들을 연결시켜줄거에요!
전선 접속은 무엇으로하느냐!
오늘은 절연테이프가 아닌 와이어 커넥터 라는것을 이용해볼거에요!
요롷게 본드뚜껑처럼 생겨서 전선들을 꼬지 않고 이어주는 역할을 한답니다!
오홍홍 전선을 모아서 저기 꽂고 돌리면 고정이 됩니다!
MCCB에 전원을 넣고 동작 테스트를 하는 모습입니다!
정상적으로 동작이 잘 되네요!
작업이 생각보다 빨리 끝나서
다음 작업도 바로 실시합니다!

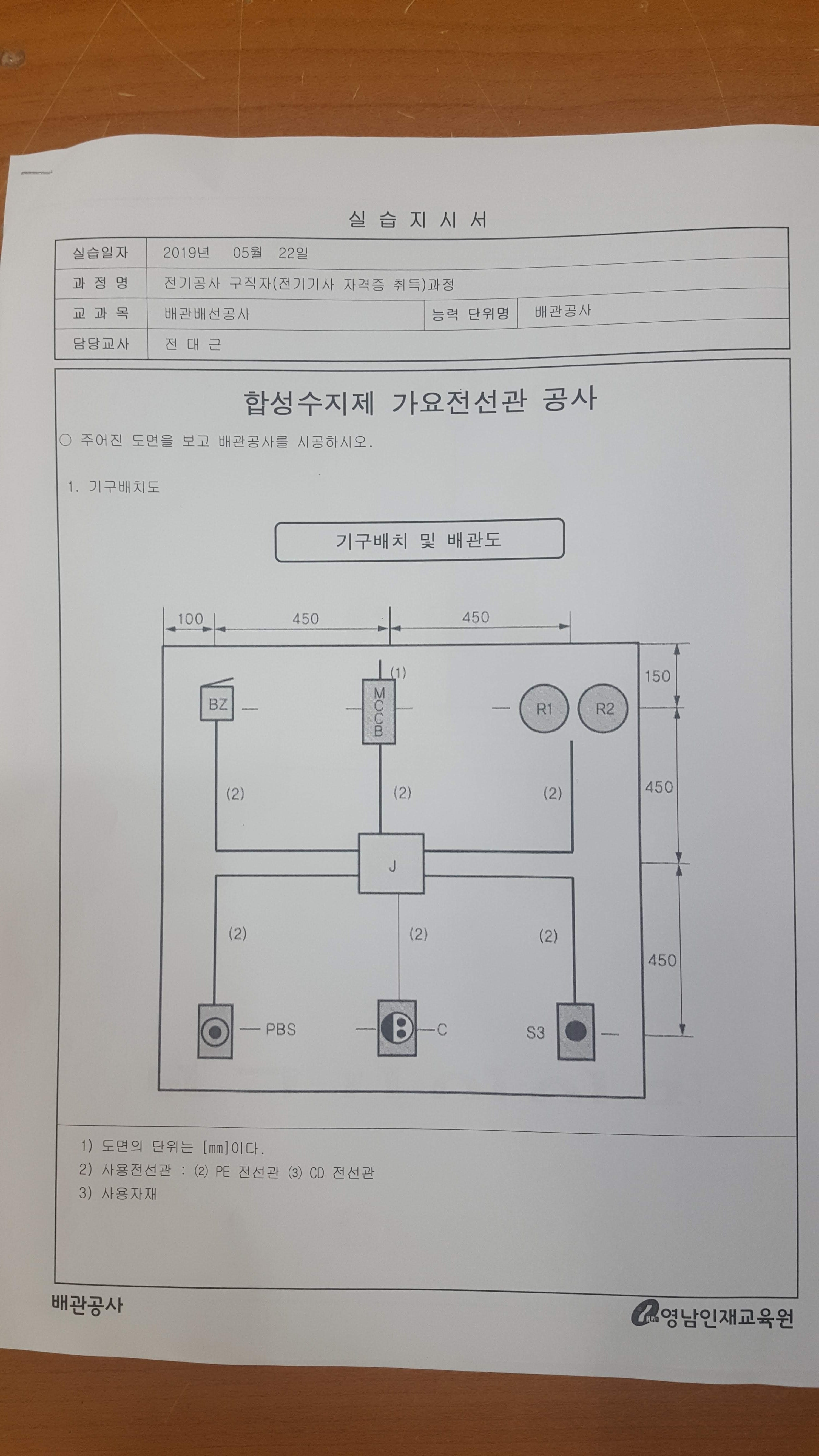

이번에는 푸쉬버튼 스위치와 스위치, 콘센트까지 연결된 배치도네요
뿌~ 소리가 나는 부저도 있습니다!
리셉터클은 한쪽에 2개가 연속으로 달려있군요
작업이 복잡해보이는걸요!?

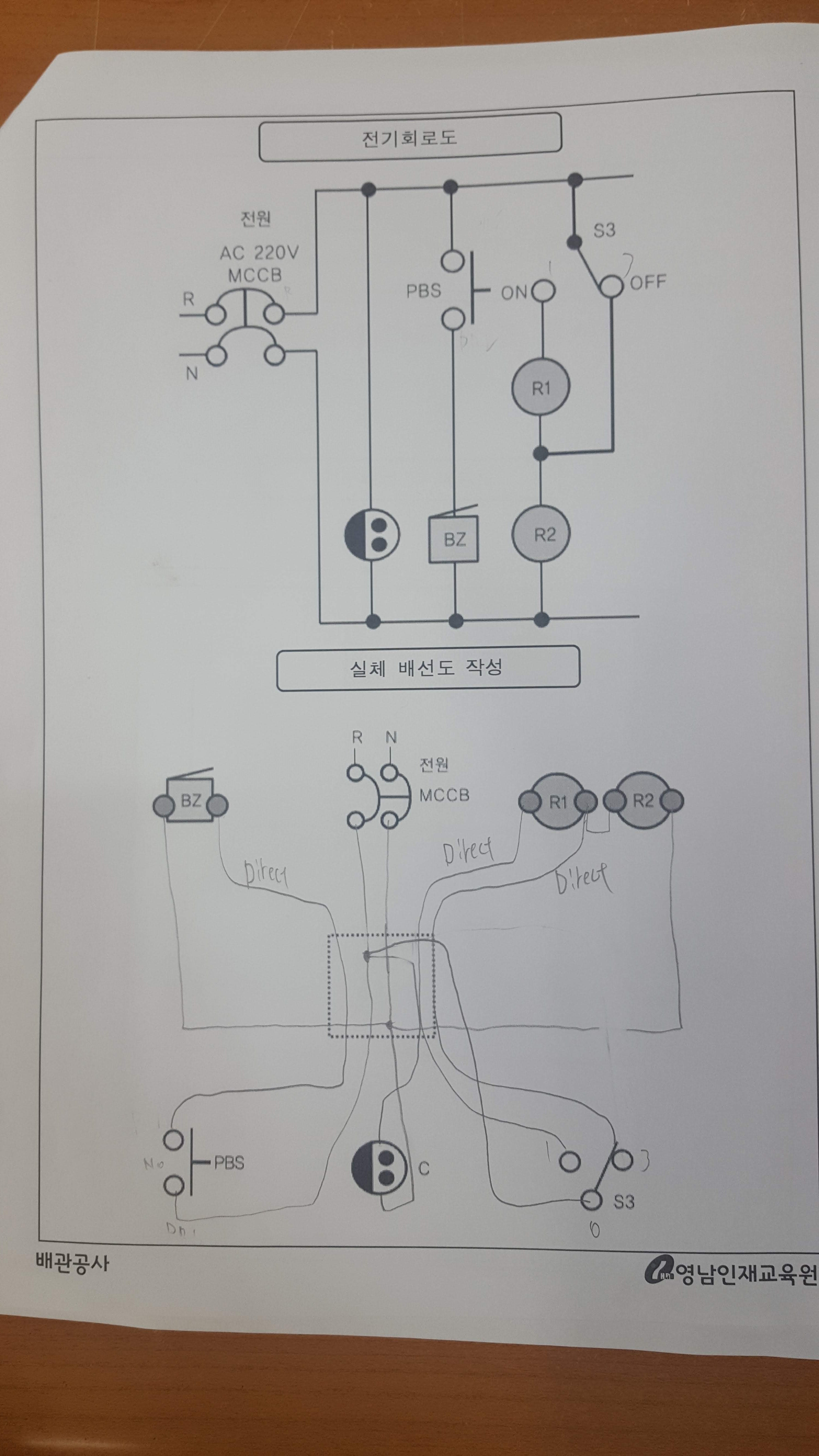

동작이 스위치에 따라 어떻게 되는지 회로도를 보고 파악한 뒤에
실제 배치도를 작성해봄으로써 어떻게 작업을 할 것인지 작전을 짜 봅니다.
이번에는 최소 접속점이 2개입니다!
그리고 바로 작업을 시작해요!

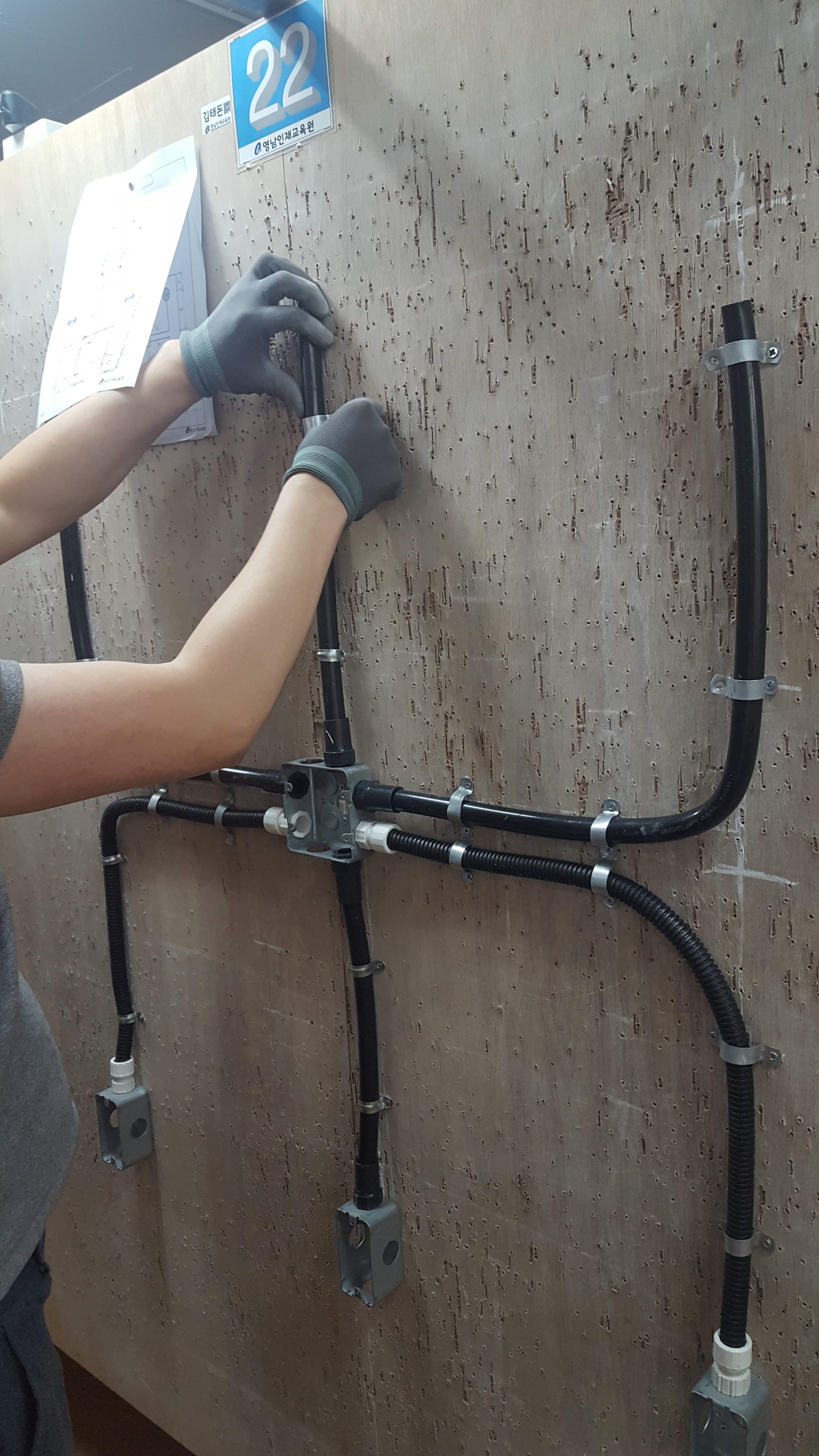

분필로 밑그림을 그려놓고 박스들을 먼저 고정해주었습니다.
그리고 관을 잇고... 전선작업하고.. @_@
아까 작업 했던것처럼 되풀이해 줍니다
훅학훅학!

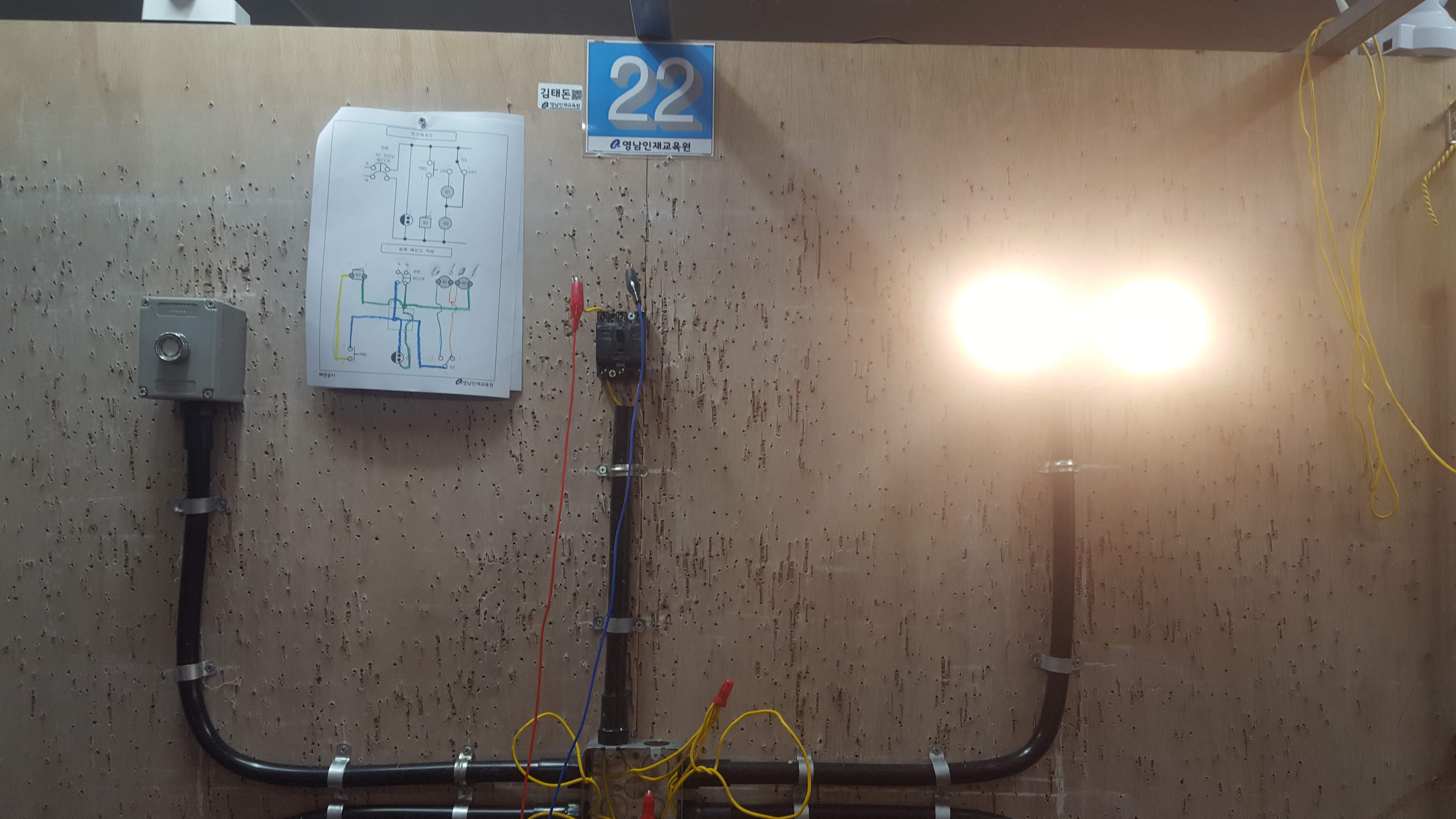

성☆공!
부저도 뿌뿌 잘 울리구요!
전등에 전기도 잘 들어옵니다 ㅎㅎ
콘센트는 빨간 램프등으로 대체했는데요
콘센트에 전기가 공급되고 있다는 것을 램프에 불이 들어오는것으로 표현을 했어요!
실제 콘센트가 저기 있었으면 전압이 들어온다는 뜻으로 전기기기 같은걸 연결하고 사용 가능하단 뜻이겠지요!?

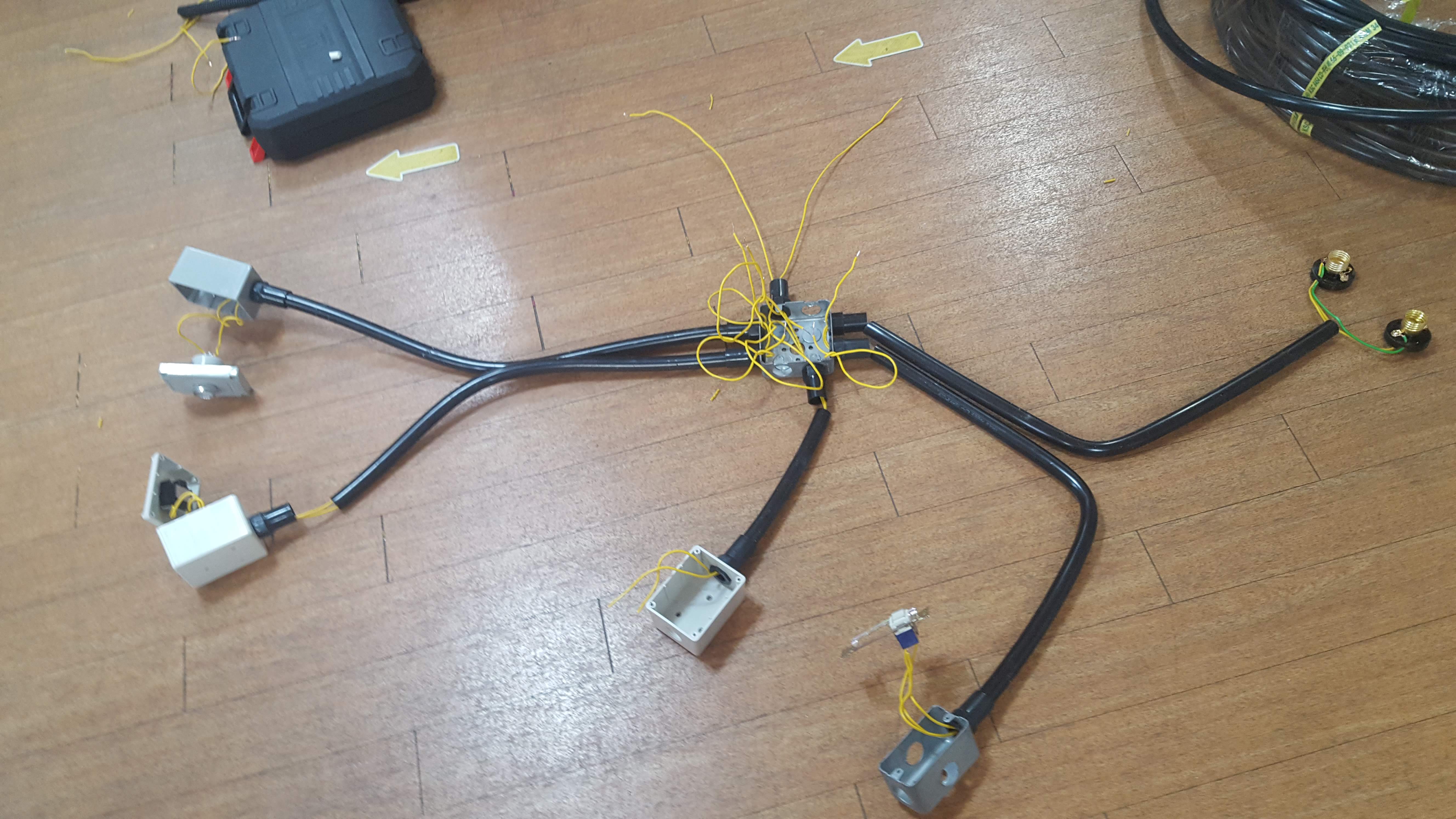

실습할때는 신났지만 해체하는 것도 일입니다
으으 귀찮아요!
하지만 깔끔하게 정리하고 다음시간을 또 준비해 봅시다!
그럼 오늘 실습은 여기까지!
안녀요옹!
